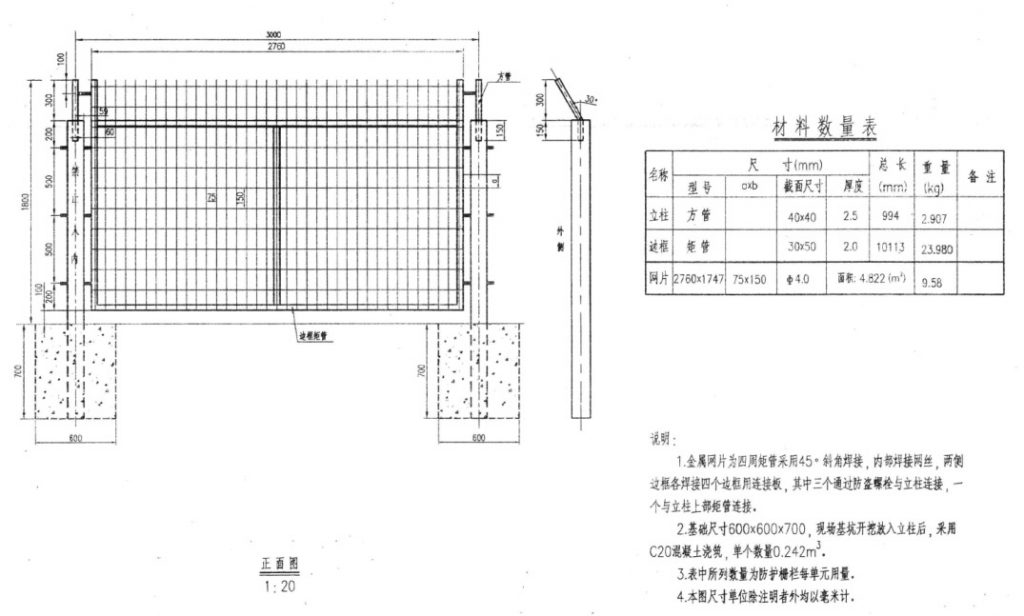

鐵路鋼絲網防護柵欄主要由鐵路鋼絲網立柱模具預制澆筑水泥鋼絲網立柱及金屬網片組成，總體防護柵欄高度要求為1.8米。



1.鐵路鋼絲網立柱模具預制水泥立柱

鋼絲網水泥立柱采用C30鋼筋混凝土預制，截面尺寸分為120毫米乘以120毫米，高度2.2米，預制立柱時，于頂部中間位置預留42毫米乘以42毫米方孔，深度150毫米，現場安裝時插入帶連接板并封口的HPB235方管，并用封水材料填充縫隙。其中，鐵路鋼絲網立柱模具需采用ABS塑料生產，方管規格40毫米乘以40毫米，厚度2.5毫米。矩管插入端長度150毫米，外露部分向外折角30°，垂直高度300毫米，在鐵路鋼絲網立柱模具相應位置預留三個直徑12毫米圓孔，安裝時通過螺桿固定兩側連接板。

2.鐵路防護柵欄金屬網片

金屬網片采用HPB235矩管邊框，規格30毫米乘以50毫米，矩管厚度2.0毫米，內部金屬網片HPB235直徑6.5毫米高線鋼絲冷拔加工，規格75毫米乘以150毫米（直徑4毫米），上不向外折角30°，吹中高度300毫米。

3.連接板與螺栓

金屬網片立柱連接板、網片采用90°折角鋼板，厚度4毫米，根據不同使用位置分為A、B、C三種形式。螺栓采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同鏈接點的厚度，選用圖集中不同尺寸的防盜螺栓。

總結材質要求，不論是鐵路鋼絲網立柱模具、水泥混凝土、金屬網片還是配套矩管，螺栓、螺帽等，都因嚴格按照《鐵路線路防護柵欄》通線2010標準。
